高度な抄紙用フエルト
製造技術をベースに
新たな価値を工業用フエルトへ
高耐熱性や耐摩耗、優れた強度を持った高機能繊維を原料に、抄紙用フエルトの製造技術をベースに開発された高機能製品群、それが工業用フエルトです。イチカワの工業用フエルトは、アルミ押出業界、プリント基板業界(電子産業界)、製鉄業界など日本や世界各地の高度な生産現場を支えています。
用途別製品
耐熱緩衝材：クッション材（ACE BOARD®）
プリント基板を高温プレス成形する際に使用される、高耐熱性と持続するクッション性を持ち合わせたエースボード®。エースボード®は、プレス温度に合わせた最適な耐熱性と最適なクッション性を提供します。ご使用条件に合わせて、様々な材質、スペックの品揃えをご用意しています。
技術革新が著しく進む次世代通信規格、IoT、CASEなどに使用される最先端のプリント基板の生産でも幅広くご使用いただいております。
また、プリント基板だけでなく、電子部品や建材など様々な高温プレス用途で、クッション材としてエースボード®がご使用されています。
エースボード®の特徴
エースボード®は、高耐熱繊維で構成された高機能耐熱クッション材です。
優れたコストパフォーマンス
- 豊富なクッション性の維持：ロングライフ
- 環境対応：廃棄物の大幅削減
- 作業性の改善：工数の大幅削減
- ノンガス：有害ガスの発生がない
エースボード®Cシリーズ；～220℃
約220℃のプレスまでに適した、コストダウンと環境問題に対応するベーシックタイプのクッション材です。
エースボード®Ｘ、CXシリーズ；～300℃
約300℃のプレスまでをカバーする、コストダウンと環境問題に対応するクッション材です。
エースボード®Zシリーズ；～450℃
約450℃のプレスまで対応可能で、高耐熱基板等の高温成形に適したスーパークッション材です。

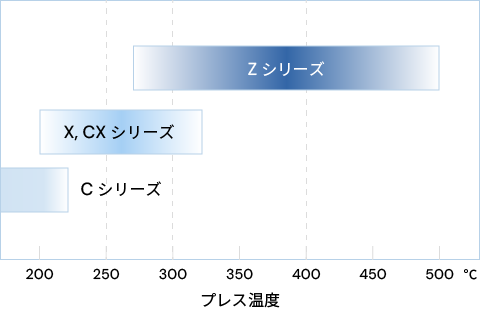

適合温度範囲
対応事例

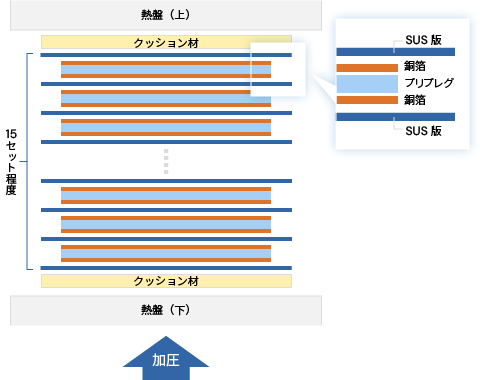

プリント基板の製造工程において、銅箔とプリプレグ（層間絶縁材料）を積層してプレス機で貼り合せるプレス成形工程があります。この時、全体に均一に熱と圧力が掛からないと基板にシワが入ったり、ボイドが発生し工程不良の原因となります。そのため、適度にクッション性を持つクッション材で挟み、均一に加圧してプレスをします。プレス成形は高温で行われるので、プレス温度に適した耐熱性を持つクッション材が使用されます。
ACE BOARD®は、プレス温度に合わせた最適な耐熱性と最適なクッション性を提供します。ご使用条件に合わせて、様々な材質、スペックの品揃えをご用意しています。300℃以上の高温でプレス成形できるタイプや吸着による自動搬送に対応するために、通気ゼロの表層材を貼り付けたタイプもご用意しています。
-
エースボード®Cシリーズ；～220℃
CEM-1, CEM-3, FR-1基板製造時にお使いいただいております。
-
エースボード®Ｘ、CXシリーズ；～300℃
FR-4, BTレジン, PPE基板製造時にお使いいただいております。
-
エースボード®Zシリーズ；～450℃
LCP, フッ素基板製造時にお使いいただいております。
その他の熱プレス工程を必要とする電子部品製造等でもお使いいただいております。
耐熱搬送材：アルミ押出用（THERMOTEX®）

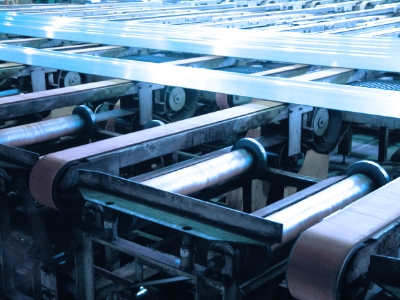

建材や精密部品のアルミ押出ラインでは、500℃以上の高温に熱して成型されたアルミに傷や歪みをつけず、搬送する機能が求められます。このような高温製品の搬送材として広くアルミ押出業界でご使用いただいているのが、イチカワのサーモテックス®です。
対応事例
アルミ押出形材は、イニシャルテーブル、ランアウトテーブルからクーリングテーブル、ソーテーブルを経る間に徐々に冷却されていきます。そのため、アルミ押出形材の温度や搬送形態に合わせて様々な種類の繊維を使用したフエルトを取り揃えています。
対応可能な温度域は下記の通りになります。
- PBO・パラ系アラミド繊維積層タイプ；～550℃（接触）
- パラ系アラミド繊維タイプ；～450℃（接触）
- メタ系アラミド繊維タイプ；～250℃（接触）
- ポリエステル繊維タイプ；～130℃（接触）

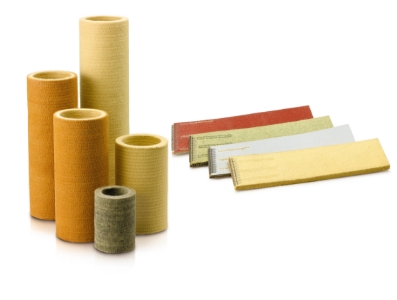

製品形態は下記3種類があります。
- チューブ
- ベルト（エンドレスタイプ・ジョイントタイプ）
- パッド
亜鉛メッキライン用ロールカバー：鋼板用フエルト
鋼板の連続亜鉛メッキラインにおいて、亜鉛ポットでメッキされた鋼板は400℃以上となります。熱せられた鋼板はロールを通過するとき、温度がまだ250～400℃程度あり、ロールの接触により傷つきやすいので、ロール表面にカバーをして傷が付くのを防止します。これが鋼板用フエルトです。
対応事例

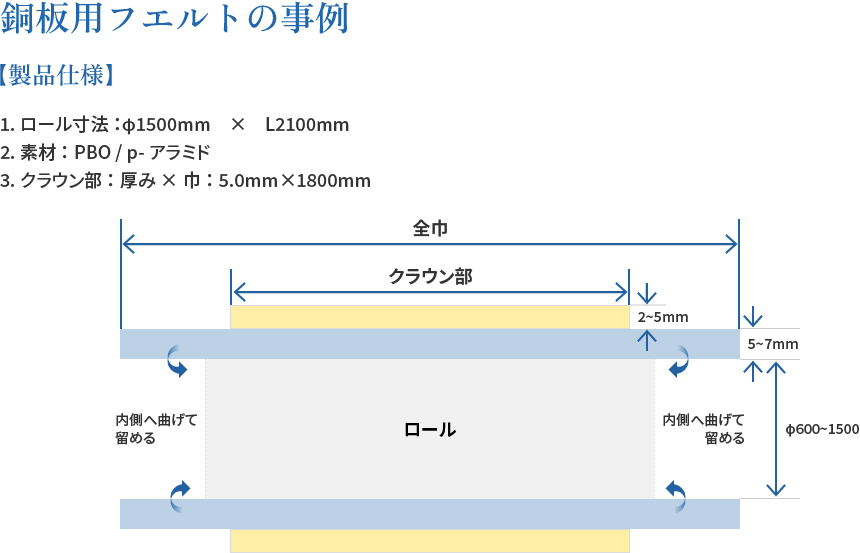

ロールにフエルトを被せて両端を折り曲げて固定して使用します。また、鋼板の接触する部分が徐々に削れて薄くなりますので、接触部分に更にフエルトを追加する（クラウン部）ことで、⾧寿命化や鋼板の蛇行対策ができます。
その他製品
- その他耐熱搬送材：染色整理（服地用）
- 耐熱ワイピング材：熱間圧延ロール用水切りワイパー
- 高機能濾過材：ロールプレス式脱水機用
製鉄ライン、風合いを大切にする各種高級服地加工など、様々な生産ラインでイチカワの工業用フエルトは活用されています。皆様の身近な所で、イチカワの工業用フエルトは活躍しています。
